通信电源系统>>嵌入式小型通信电源系统

GQ-T (3U)嵌入式小型电源系统产品简介

GQ-T(3U)系列为标准机架3U高嵌入式通信电源系统，该通信电源系统可根据需要自行选择整流模块容量大小，配置灵活，能够提供足够的功率和通讯系统的要求，符号机架式的安装特征；该通信电源系统单元包括整流模块部分，监控模块部分和配电部分。而且各个部分之间的组合非常灵活方便。嵌入式通信电源系统适用于小型程控交换机、接入网、传输设备、移动通信、卫星通信地面站、微波通信供电，也可用于其它通信设备供电。

GQ-T (3U)嵌入式小型电源系统产品特点

整流模块采用有源功率因数补偿技术，功率因数值达0.99；
交流输入电压正常工作范围宽至90～280V；
整流模块采用全桥软开关技术，效率最高可达91％以上；
完善的电池管理。有负载下电和电池低电压保护(LVLD+LVBD)及二次下电功能，能实现温度补偿、
自动均浮充控制、自动调压、电池容量计算、在线电池测试等功能；
网络化设计，提供多种通信接口（如：RS485、干接点），组网灵活，可实现本地和远程监控，无人值守；
完善的交、直流侧防雷设计，适应多雷暴地区；
完备的故障保护、故障告警功能；

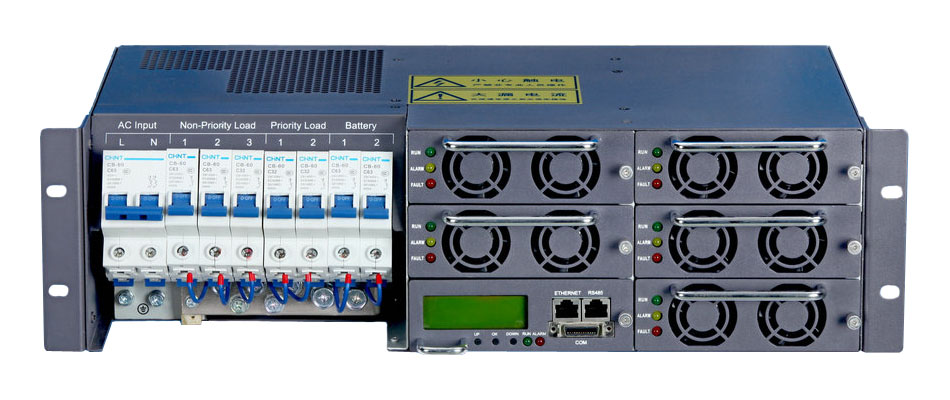

GQ-T (3U)嵌入式小型电源系统产品图片

GQ-T (3U)嵌入式小型电源系统技术参数

参数项目		技术参数
交流输入	额定输入电压	220V
	交流输入范围	90~280V
	交流输入频率	45~66HZ
	功率因素	≥ 0.99
	功率	>91%
直流输出	额定输出电压	53.5V
	电压范围	42~58V
	额定输出电流	50A/90A/120A/150A
	负载分路	4~8路负载输出
	电池分路	1路电池输出
	接线方式	前接线
	整流模块	48V10A，48V15A，48V20A，48V30A
	配置个数	3~5个（可根据需要自行选择模块容量大小）
	监控模块	A型监控模块
	配置个数	1个
保护功能	输入过压保护	300V
	输入欠压保护	85V
	输出过压保护	59V
	电池下电保护	43.5V
	环境高温告警	55℃
	环境低温告警	-15℃
机械特性	尺寸	482.6mm（宽）×132mm(高)×255mm(深)
机械特性	重量	≤16kg(含整流模块)
工作环境	工作温度	-25~55℃ （≥55℃时，电源需降功率输出）
工作环境	湿度	≤90% 无冷凝
安规特征	输入-机壳	2500Vdc/10mA//1min
	输入-输出	3000Vdc/10mA//1min
	输出-机壳	700Vdc/10mA//1min
