通信电源系统>>嵌入式小型通信电源系统

GQ-T嵌入式小型通信电源系统产品简介

高频开关电源系统(通信电源系统)可根据系统容量选用48V系列48V/15A、48V/20A、48V/25A、48V/30A、48V/50A，24V系列24V/20A、24V/30A、24V/40A、24V/50A等多种整流模块进行组合, 高频开关电源系统(通信电源系统)装机可达到60A、100A、200A、250A、300A、600A、1000A、3000A等；模块间自动均流，可在线更换模块，系统容量扩展方便。监控模块能可靠地实现对电源系统及电池的智能化管理，配接调制解调器，还可通过公众或专用电话网进行远端集中监控。

GQ-T嵌入式小型通信电源系统产品特点

通信电源系统结构简单、安装方便，小型化设计；
整流模块可带电插拔，自动民主均流，效率高，电磁兼容性好，保护功能完善；
设有交流输入过、欠压保护，可两路市电自动切换，并具有市电故障声光报警；
电源控制技术与计算机技术有机地结合，实现了实时监控和控制整流模块、交直流配电单元、蓄电池组的各种参数及状态；
智能监控单元具备RS232/RS485接口，可与计算机或变电站综合自动化系统组合各种网管系统，实现远程无人“四遥”监控；

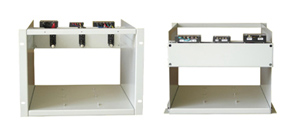

GQ-T嵌入式小型通信电源系统产品图片

GQ-T嵌入式小型通信电源系统主要配套产品

	产品型号	系统插箱	产品名称	通信电源系统插箱
	产品信息	根据客户的选择，可提供6U或9U的尺寸；体积小、重量轻、安装方便；配置灵活，功能齐全；

	产品型号	整流模块	产品名称	电源系统整流模块
	产品信息	输入电网范围宽、稳压精度高；具有输出功率限制保护、过流、短路保护、输入过压、欠压保护；效率高、体积小、重量轻；

	产品型号	监控模块	产品名称	电源系统监控模块
	产品信息	可安装1-16个(或32)整流模块，采用M485内部总线通讯连接；监控模块可显示系统工作状态、设置系统参数、检测系统故障；监控模块对电池进行自动管理；

GQ-T嵌入式小型通信电源系统技术参数

性能参数与技术指标
测试项目	性能参数	测试条件
输入电压	180V～300V	输出满载
交流欠压降额	175V	输出限流11.2A
交流过压保护	300V	输出半载
模块开机浪涌	220V/<12A	输出满载
模块输入电流	220V/5.7A	输出满载，输入220V
输出浮充电压	53.5V/27.0V	出厂设定
模块均充电压	56.5V/29.0V	出厂设定
输出电压范围	40～59VDC（可调） 20V～29VDC（可调）	60V/29.5V过压保护
输出电流	15A～90A/30A～150A max	终装容量由用户选择
电网调整率	±0.1%max	输出空载到满载
模块负载调整率	±0.5%max	输出空载到满载
动态响应	100usmax	20%～100%负载
输出电话衡重噪音	<2mV	杂音计
输出峰值噪音	≤200mV	0～20MHz
指示精度	±3%
整机效率	>88%
工作频率	160KHz
开机延时	≤5S
保持时间	≥20mS	输入320V，输出下降到43V
均流偏差	<5%	<1.25A
温度系数	0.02%℃
工作温度	-10℃～45℃
存储温度	-40℃～85℃
工作湿度	5%～95%RH	不结露
绝缘强度	漏电流<30mA	50Hz1500V/500V/1min
绝缘电阻	>10MΩ
